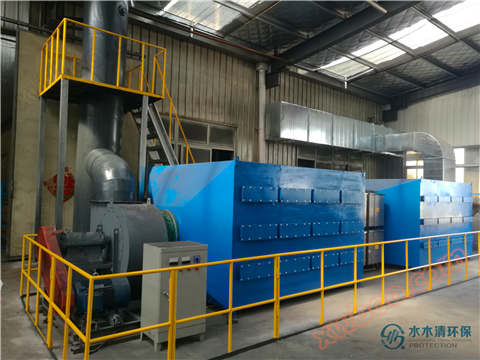

青島木工機械廠噴漆廢氣處理項目

1、設計風量：20000m3/h

2、廢氣成分：苯系物、顆粒物、非甲烷總烴

3、處理后排放濃度：

經凈化后氣體達到中華人民共和國國家標準《大氣污染物綜合排放標準》（GB16297-1996）中新污染的二級排放標準規定的排放濃度。顆粒物執行《山東省區域性大氣污染物綜合排放標準》（DB37/2376-2013）表2中“重點控制區”的排放濃度限值要求。

具體實施措施

噴漆廢氣經管道收集后經引風管匯合送入漆霧過濾器，去除廢氣中的漆霧顆粒，然后再進入光催化氧化裝置，利用特制的高能高臭氧UV紫外線光速照射廢氣中的VOC成分，裂解其分子鏈結構，使其最終降解為低分子化合物（CO₂和H₂O）。部分未被分解的廢氣進入活性碳吸附裝置進行吸附，經上述工藝處理后的氣體才由引風機抽送入15m排氣筒達標排放。

干式過濾器工藝介紹

干式漆霧凈化處理設備是采用進口干式漆霧過濾材料對噴漆噴粉時產生的漆霧進行凈化，是傳統的水簾或水洗漆霧凈化產品的更新替代產品，其具有“凈化效率高、運行費用低、無二次污染、維修方便”等特點，可廣泛應用于家具、航空、汽車、船舶、集裝箱、五金、電器、電子等各行業的噴漆廢氣處理。水木清干式漆霧過濾器一般安裝在排放噴漆廢氣處理設備的管道上，用于噴漆廢氣的預處理。經過凈化漆霧后的噴漆廢氣處理可進入后續凈化設備。

水木清漆霧凈化設備系列產品采用進口專用干式漆霧過濾材料作為核心部件，噴漆廢氣處理通過多重逐漸加密的阻燃玻璃纖維材料，漆霧粒子在攔截、碰撞、吸收等作用下容納在材料中，并逐步風化成粉末狀，從而達到凈化漆霧的目的。材料取出拍打清理后可多次重復使用。

水木清漆霧凈化設備的優點：

1、干式凈化，無需水，無二次污染、環保節能；

2、漆霧凈化效率高，凈化效率高達90%；

3、設備運行阻力低、運行能耗低；

4、設備結構簡單，維修保養方便；

5、干式漆霧過濾材料凈化效率高、容塵量大、阻燃、阻力小、使用壽命長，可多次重復使用。

光催化氧化工藝說明：

在光解催化凈化設備中添加納米級別的活性材料，將活性材料給予紫外線照射，活性材料能夠吸收大量的光能，于表面發生激勵進而生成h+（空穴）與e-（電子），而空穴與電子所具有的氧化還原能力，可與氧、水發生反應，迅速生成具有氧化能力的·OH（氫氧根自由基）與·O2-（超級陰氧離子）。·OH氧化電位相當高，可以氧化有機揮發性廢氣中的電子，促進無光吸收能力物質的氧化分解。研究發現，在紫外光的能量以及納米活性催化氧化作用下，有機揮發性廢氣在短短2-3秒的時間內就能夠被充分分解。

利用特制的高能高臭氧UV紫外線光束照射廢氣，裂解工業廢氣如：氨、三甲胺、硫化氫、甲硫氫、甲硫醇、甲硫醚、乙酸丁酯、乙酸乙酯、二甲二硫、二硫化碳和苯乙烯，硫化物H₂S、VOC類，苯、甲苯、二甲苯的分子鏈結構，使有機或無機高分子惡臭化合物分子鏈，在高能紫外線光束照射下，降解轉變成低分子化合物，如CO₂、H₂O等。利用高能高臭氧UV紫外線光束分解空氣中的氧分子產生游離氧，即活性氧，因游離氧所攜正負電子不平衡所以需與氧分子結合，進而產生臭氧。UV＋O₂→O-+O＊(活性氧)O+O₂→O₃(臭氧)，臭氧對有機物具有的氧化作用，對工業廢氣及其它刺激性異味有的清除效果。工業廢氣利用排風設備輸入到本凈化設備后，凈化設備運用高能UV紫外線光束及臭氧對工業廢氣進行協同分解氧化反應，使大部分工業廢氣物質其降解轉化成低分子化合物、水和二氧化碳，再通過排風管道引入活性碳吸附裝置。我們選擇了-C波段紫外線和臭氧發結合電暈電流較高化裝置采用脈沖電暈放電吸附技術相結合的原理對有害氣體進行消除，其中-C波段紫外線主要用來去除硫化氫、氨、苯、甲苯、二甲苯、甲醛、乙酸乙酯、乙烷、丙酮、尿烷、樹脂等氣體的分解和裂變，使有機物變?yōu)闊o(wú)機化合物。該強氧化性自由基產生的條件溫和，并且能保證紫外燈足夠的壽命能持續運行10000小時以上，維護費用大幅下降。

活性碳吸附凈化裝置簡介

概述

活性碳吸附凈化裝置又稱活性碳吸附塔，是一種高效率經濟實用型有機廢氣的凈化與治理裝置；是一種廢氣過濾吸附異味的環保設備產品。活性碳吸附塔是具有吸附效率高、適用面廣、維護方便，能同時處理多種混合廢氣等優點。該設備是凈化較高濃度有機廢氣和噴漆廢氣的吸附設備，是利用活性碳本身高強度的吸附力，結合風機作用將有機廢氣分子吸附住，對苯、醇、酮、酯、汽油類等有機溶劑的廢氣有很好的吸附作用。吸附劑采用的活性碳纖維性能:其比表面積大(1300-2500m²/g),微孔發達(微孔體積占總孔體積的80%左右)，孔徑分布廣(20-200A)，吸附容量大(比粒狀活性碳大幾倍至幾十倍)，吸附速度快(比顆?；钚蕴家?-3個數量級)，而且再生容易快速(一般3-5min)，脫附，經多次吸附脫附后仍保持原有的吸附性能，特別是對ppm級的吸附質仍保持很高的吸附量(蜂窩碳或顆粒碳此時的吸附能力則大大降低)，因此對有機廢氣的凈化率高；同時因活性碳纖維耐熱性能好(在空氣中著火點達500℃以上)，且吸附層很薄，不會產生類似顆粒碳或蜂窩碳吸附裝置因熱積蓄而易產生燃燒爆炸的危險。

吸附床采用獨特的“多單元分流組合式吸附床”，假設吸附床有n個單元，剛開始時是第1~第n-1個單元在吸附，第n個單元在脫附，一定時間后，切換為第2~第n個單元在吸附，第1個單元在脫附，如此反復循環運行。這樣一方面保證生產的連續性，另一方面利用多單元的循環交替切換可使吸附劑用量大大減少,不但使吸附床的體積大大減少,而且高價碳纖維因使用量少也不會造成造價高的問題，因此設備重量輕，投資小，占地少，結構緊湊。

工作原理

車間有機氣體、顆粒物經光催化氧化設備后進入活性碳塔，有機氣體隨氣體流向流進活性碳過濾層，有機氣體進入碳層時，有機氣體被活性碳吸附進碳內，而干凈的空氣穿過碳層進入出氣倉，氣體經過機械自吸后排入大氣中。而活性碳層的在吸附過程中,碳會有個飽和的時間段,其活性碳飽和的過程長短與氣體本身內部所含氣體的濃度和工作的時間長短有直接相關。

活性碳吸附箱是一種干式廢氣處理設備。由箱體和裝填在箱體內的吸附單元組成。根據吸附單元的數量和風量共分為多種規格，活性碳吸附箱選擇不同填料可以處理多種不同廢氣。

性能特點

2 吸附效率高，能力強；

2 設備構造緊湊，占地面積小，維護管理簡單方便，運轉成本低；

2 能夠同時處理多種混合有機廢氣；

2 采用自動化控制運轉設計，操作簡易、安全；

2 全密閉型，室內外皆可使用。

技術參數

2 過濾風速：0.34-0.43m/s

2 接觸時間：0.88-0.70s

2 設備壓損：1500pa

2 風量：30000m3/h

2 去除率：95%以上

2 吸附材料：柱狀活性碳
