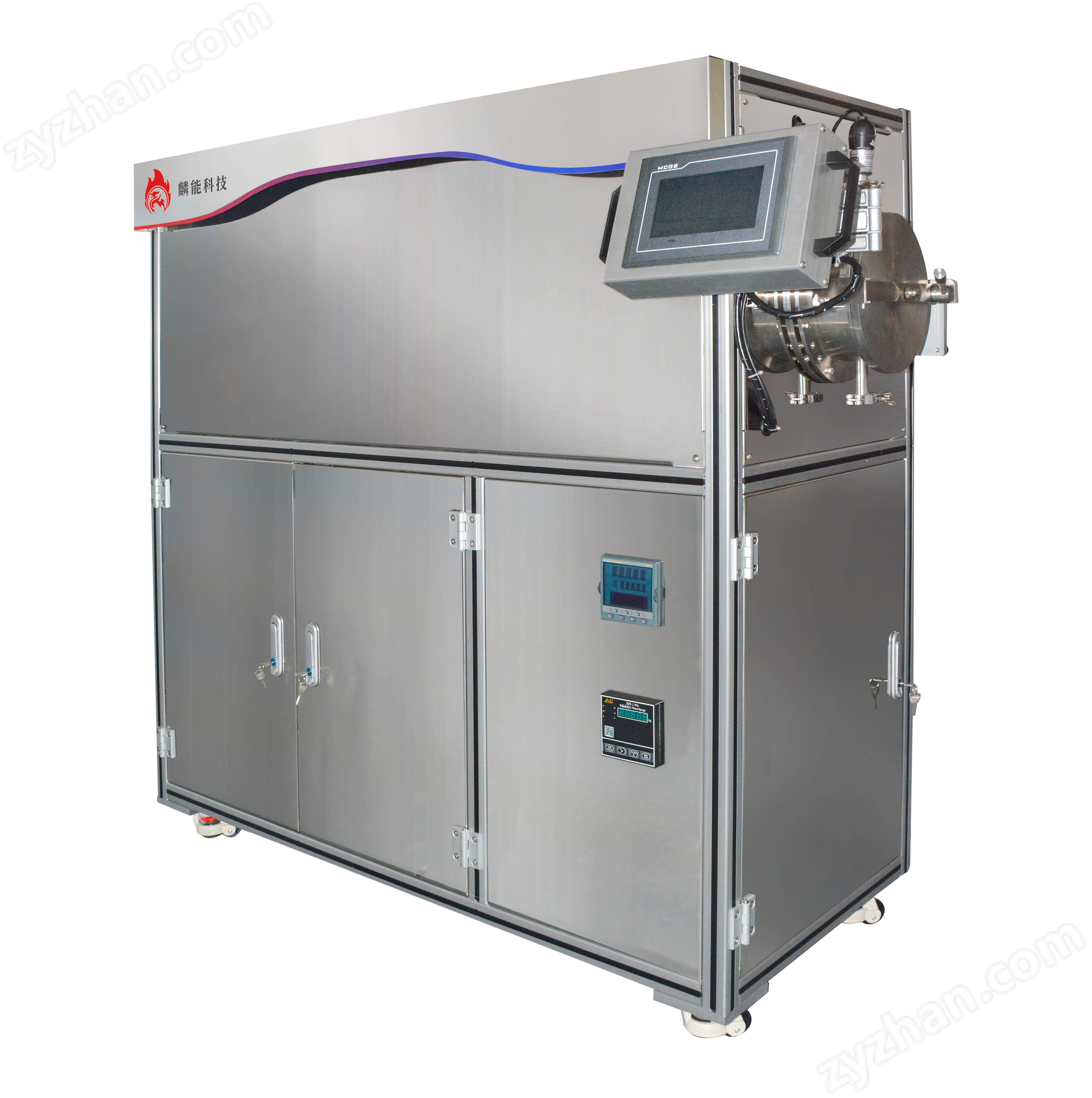

三溫區管式爐

產品應用：

本設備主要用于半導體行業。設備加熱區域采用三段溫區獨立控制，工作溫度區間為500~800C，加熱元件為電阻絲加熱。爐管尺寸為4220*1300，采用N型熱電偶測溫。

產品特點：

爐架為整個爐體和爐管等部分提供支撐。整體采用方管焊接而成，保證足夠的強度，長時間不變形，整體高約1.4m，長1.整個爐體安裝中有防震要求，嚴格控制退火過程的震動;

加熱單元:加熱元件采用電阻絲加熱;

保溫層為優質高純氧化鋁多晶纖維材質，采用日本進口真空吸附成型技術固化成型;

整個爐體由多個加熱單元拼接而成，共分成3個控溫區;

控溫?zé)犭娕冀z用頭部帶凹槽的陶瓷保護管，可保護熱電偶頭部.共3個加熱單元3根控溫?zé)犭娕?

控溫采用歐陸2604控溫模塊;

爐架上放置爐體，爐殼，石英管等設備。55m，寬0.75m，外觀簡潔美觀;

爐殼為長方體結構，主體結構采用方管焊接而成，保證整個爐體有足夠的強度，爐殼四周裝有封板，外觀簡潔美觀;

整個爐體安裝中有防震要求，嚴格控制退火過程的震動。

核心結構與特性：

加熱與保溫：電阻絲三面加熱，氧化鋁多晶纖維爐膛，保溫性能佳，升溫快且能耗低，重量?jī)H為傳統爐的 1/5 左右。

控溫與智能：30 段程序控溫，PID 自整定，控溫精度 ±1℃；支持遠程控制、數據記錄與報表輸出，適配無人值守。

安全與耐用：超溫報警并斷電、漏電保護、爐門與加熱互鎖、斷偶報警；彈簧門扣補償高溫收縮縫隙，密封可靠。

選型與使用要點：

選型：按樣品量選容積，按工藝選升溫速率，按氣氛需求選通氣口配置，按精度選控溫模塊。

使用：shou次需烘爐除潮；升溫速率不宜長期滿負荷，避免損傷爐膛與元件；定期檢查電阻絲、熱電偶與保溫層狀態。

三溫區管式爐設備選型表：
