精度為±0.05%，1500VAC隔離，3通

SCC 系列信號調整器的價格提供的精度。內置的微處理器對熱電偶，熱電阻，電流，電壓，頻率或電位計模擬輸入信號進行數字量程范圍處理,放大,線性化和隔離。它提供了16 位的輸入分辨力精度為全量程的0.05%。帶1500VAC 絕緣不會有接地回路。兩個發光二極管，一個為紅色，一個為綠色，安裝在外殼前面指示操作狀況。其余特征包括短路，反相保護，數字校準和冷端補償。

嵌入式安裝在DIN 架軌上。這個信號調整器可由工廠設置來支持特別的模擬量的輸入和輸出，然而使用用戶友好界面的Windows支持®軟件和電纜（單獨購買）可以很容易設置到符合你的應用需要。還可選用SCC-4W DIN 架軌安裝式電源和SCC-L1 回路隔離器。SCC-4W 型專門設計可為SCC 模塊提供24 VDC 電源。SCC-L1 型接受4-20 mA 的信號輸入和提供4 - 20 mA 的隔離輸出信號。

技術指標

隔離：1500 VAC. 3路：C，V，TC；二路：熱電阻，POT，F(xiàn)RQ，LI

輸入保護：220 VAC 連續

輸入阻抗：1GΩ（mV/TC）；>55KΩ（電壓）；82Ω（電流）

激勵：150 μA（熱電阻），1.25V（POT）

輸出阻抗：>10MΩ（電流）；- 0Ω（電壓）

輸出負載：≤600Ω（Current）；≥4KΩ（±10Volts）；≥2KΩ（±5 Volts）

電源：15-32 VDC @ 25-45mA

過電壓：240 Vrms con- tinuous

精度：0.05% 滿盤程（包括線性誤差，重復性誤差，和校準誤差）

冷端

補償：對所有的熱電偶±0.2°C（-15 -55 °C）

分辨率：16-bit（輸入）；13-bit（輸出）

漂移：滿量程的0.01% 每攝氏度.

工作環境溫度：工作：-40 -67 °F（-40 - 75 °C）

儲存溫度：-49 - 185 °F（-45- 85 °C）；0-95% 相對濕度，無結露

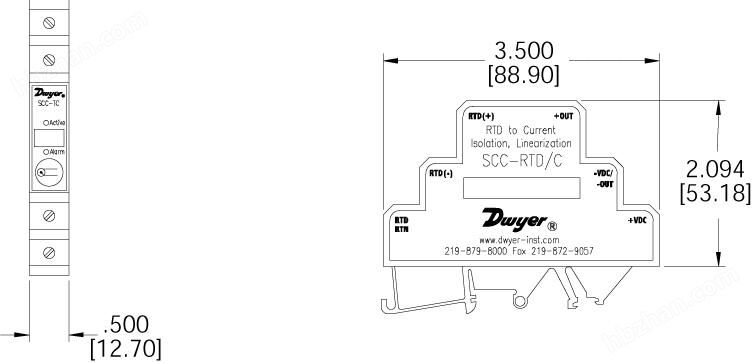

安裝：DIN 架軌（32 mm-G 和35 mm-H）

連接：14-22 AWG 壓緊接線端

響應時間：150 ms @ 60 Hz

外殼材料：PA 尼龍

重量：1.4 oz（40 g）

機構認證：CE，CSA，F(xiàn)M，cUL，UL

型號

所有SCC 系列單通道調整器

附件

SCC-L1 環路隔離器4 - 20 mA 輸入和輸出

SCC-4W 電源85 - 265 VAC @ 50/60 Hz

SCC-CC-A1 Windows® 軟件和電纜
