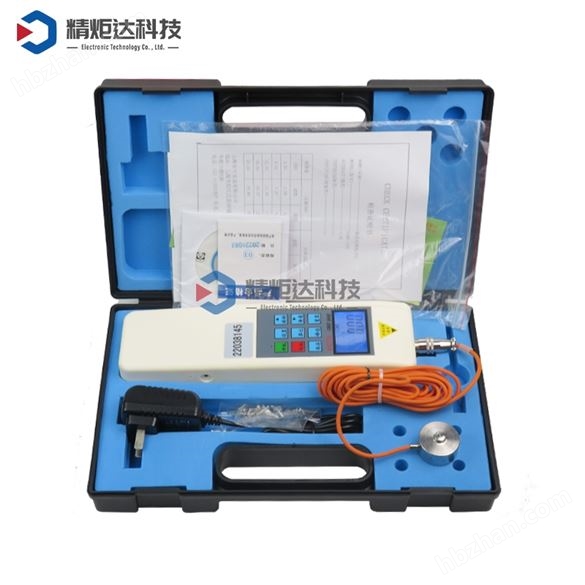

0.5級標準數顯測力計 微型薄片式數字壓力計

一、產品概述

  0.5級標準數顯測力計、微型薄片式數字壓力計是針對小量程壓力、拉力測量需求開發的高精度數字化測量設備，兼具標準計量級精度與微型化結構設計兩大核心優勢，既可以作為計量檢定領域的標準測量器具，也能滿足狹小安裝空間的動態壓力、力值檢測需求，廣泛應用于工業檢測、科研實驗、醫療器械、自動化設備調校等多個場景。

核心精度等級說明

產品標注的0.5級精度，代表其最大允許誤差不超過滿量程的±0.5%，符合國家計量檢定規程對標準測力計的精度要求，可作為工作標準器用于普通力學測量設備的量值溯源與校準，也可直接用于高精度要求的力值、壓力測量任務。

二、0.5級標準數顯測力計產品特點

1. 計量級精度性能

采用進口高精度應變式測力傳感器，配合24位AD采集芯片與溫度補償算法，在全溫區（-10℃~50℃）范圍內保證力值測量誤差不超過滿量程的±0.5%，重復性偏差≤0.1%FS，長期穩定性優于0.05%FS/年，滿足標準計量器具的穩定性要求。數顯模塊支持10次/秒的實時數據刷新，可清晰捕捉動態力值變化，支持峰值保持功能，方便記錄最大測試力值。

2. 數顯交互設計

配備高對比度LCD液晶顯示屏，可同時顯示當前力值、單位、峰值、電池電量等信息，支持N（牛）、kN（千牛）、kgf（千克力）、lbf（磅力）多單位一鍵切換，適應不同行業測量習慣。內置操作菜單支持零點自動校準、滿量程校準、閾值報警設置，操作邏輯簡單，無需專業培訓即可快速上手。自帶USB通訊接口，可將測量數據實時傳輸至PC端，支持?jǐn)?shù)據存儲與導出，方便后續實驗分析與報告生成。

3. 結構與使用便利性

整機分為傳感器與顯示終端兩部分，可根據使用場景選擇一體式或分體式安裝，外置傳感器支持拉桿、壓頭多種適配接頭，可匹配不同測試工裝的安裝需求。內置大容量可充電鋰電池，滿電狀態可支持連續工作80小時以上，滿足戶外檢測、移動校準等無外接電源場景的使用需求，外殼采用硬質鋁合金氧化處理，防摔、防塵、防腐蝕，適應工業現場復雜使用環境。

三、微型薄片式數字壓力計產品特點

1. 微型化超薄結構

傳感器采用一體化合金鋼薄片加工工藝，最薄厚度可做到5mm，直徑最小可做到10mm，整體重量?jī)H幾克到十幾克，可輕松安裝在傳統壓力傳感器無法適配的狹小空間，比如模具型腔、醫療器械內部、機器人關節、自動化組裝設備貼合面等特殊場景。

2. 集成化數字輸出

不同于傳統分體式壓力傳感器，微型薄片式數字壓力計將信號調理模塊、AD轉換模塊直接集成在傳感器背面，直接輸出數字壓力值，用戶無需額外配置信號放大器，僅需通過通訊接口讀取數據即可，簡化了系統集成難度。支持I2C、RS485、USB多種通訊協議，可直接對接PLC、單片機、上位機等控制終端。

3. 高精度低漂移

依托成熟的微加工應變片技術與激光調阻工藝，產品精度同樣可達0.5級，非線性偏差≤±0.5%FS，遲滯偏差≤0.2%FS，零點溫度系數≤0.05%FS/℃，滿足大部分工業測量與科研實驗的精度要求。針對小量程測量（比如1kgf以下）仍能保持穩定輸出，有效解決了微型空間小壓力的測量難題。

四、典型應用場景

1. 計量校準領域

0.5級標準數顯測力計可作為二級標準器，用于校準普通工作測力計、拉力試驗機、扭力扳手等力學測量設備，滿足生產企業、計量檢定機構的日常量傳需求，相較于傳統的砝碼校準方式，數顯測力計可直接在線測量，操作效率提升數倍。

2. 工業自動化領域

微型薄片式數字壓力計可安裝在自動化貼合設備、沖壓設備、夾緊機構內部，實時檢測夾緊力、接觸壓力，實現壓力閉環控制，避免壓力過大損壞工件或壓力不足導致連接失效，廣泛應用于3C電子組裝、鋰電池生產、汽車零部件沖壓等領域。

3. 科研實驗領域

在生物力學實驗、材料力學性能測試中，微型薄片式數字壓力計可以植入試件內部或安裝在接觸界面，實時測量分布?jí)毫?、接觸應力，不改變實驗對象原有結構受力狀態，保證實驗數據的真實性，為材料研發、生物力學研究提供可靠數據支撐。

4. 醫療器械領域

可用于假肢適配壓力測試、康復器械力值檢測、手術器械夾持力測量，微型化設計可以貼合人體組織或狹小器械內部，實現高精度的力值監測，助力醫療器械的研發與性能校準。

五、主要技術參數參考

六、選型與使用注意事項

1. 量程選擇：建議選擇測量范圍大于最大被測力值1.2~1.5倍的產品，避免過載損壞傳感器，同時保證測量精度。

2. 安裝要求：微型薄片式壓力計安裝時需要保證安裝面平整，無凹凸雜質，避免受力不均影響測量精度，安裝螺栓扭矩按照說明書要求控制，防止過緊引入額外零點漂移。

3. 計量溯源：作為標準器具使用的0.5級標準數顯測力計，需要定期送法定計量機構檢定，保證量值準確，檢定周期一般不超過1年。

4. 環境要求：避免在強電磁干擾、腐蝕性氣體、長期高溫高濕環境中使用，若必須在上述環境使用，需提前定制防護等級更高的特殊型號產品。
