鎖緊滾珠軸承用數顯扭力扳手定制夾具方案

一、需求背景與設計目標

在機械裝配、設備維護以及精密零部件生產場景中，鎖緊滾珠軸承是決定轉軸運行精度與設備使用壽命的核心工序。滾珠軸承安裝過程中，預緊力控制直接影響軸承的游隙大小、旋轉精度、承載能力以及疲勞壽命：預緊力不足會導致軸承運轉時出現軸向竄動，引發轉軸振動、噪音加劇，降低零件配合精度；預緊力過大則會造成軸承滾動體與滾道之間接觸應力超標，發熱加劇潤滑失效，大幅縮短軸承使用壽命。傳統裝配作業中，多數采用普通扳手配合人工經驗控制扭力，無法精準量化預緊力，也難以適配不同規格滾珠軸承鎖緊螺母的安裝空間限制，因此針對鎖緊滾珠軸承工序開發定制夾具的數顯扭力扳手，能夠有效解決當前工序中扭力控制精度不足、適配性差的痛點，提升裝配質量與作業效率。

本次定制夾具數顯扭力扳手的核心設計目標為：第一，滿足不同規格鎖緊滾珠軸承的作業需求，適配常見內徑從10mm到100mm范圍的滾珠軸承鎖緊作業；第二，依托數顯扭力模塊實現扭力值的精準顯示與控制，精度滿足GB/T 15729《扭力扳手通用技術條件》的相關要求，顯示誤差不超過±1%；第三，定制夾具能夠適配軸承安裝的狹小空間，不干涉周邊零部件的裝配，同時保證夾具與鎖緊螺母的配合強度，避免打滑或損傷螺母；第四，整體結構滿足人機工程要求，操作便捷，可靠性高，降低作業人員勞動強度。

二、鎖緊滾珠軸承用數顯扭力扳手整體結構設計

定制鎖緊滾珠軸承的數顯扭力扳手整體分為三個核心模塊：數顯扭力主機模塊、過渡連接模塊、定制夾具頭模塊，各模塊之間采用可拆卸式連接設計，方便根據不同軸承規格快速更換夾具頭，提升工具通用性。

1. 數顯扭力主機模塊

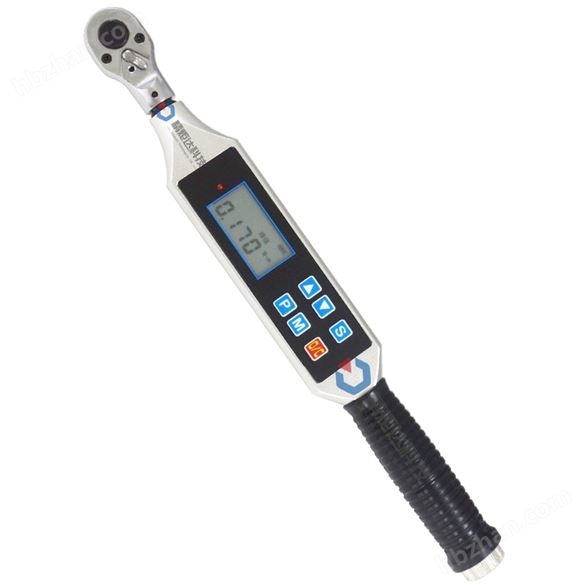

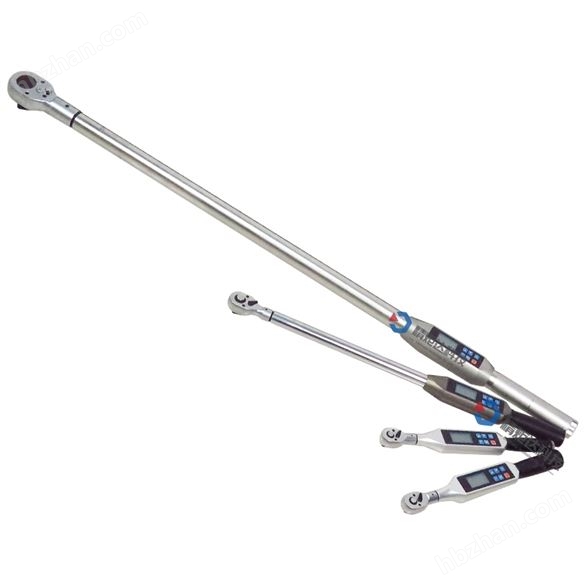

選用通用型數顯扭力扳手作為基礎主機，保留原有數顯扭力扳手的核心功能：包括扭力值實時顯示、單位切換（N·m、lbf·ft、lbf·in可切換）、預設扭力聲光報警、數據存儲與峰值保持功能，最大扭力范圍根據需求設定為0~200N·m，可覆蓋絕大多數中小型滾珠軸承的鎖緊作業需求。主機的輸出方頭采用標準12.7mm（1/2英寸）規格，方便通過過渡接頭連接不同規格的定制夾具。

2. 過渡連接模塊

過渡連接模塊分為固定段與可調段兩種形式，針對固定安裝位置的軸承鎖緊作業采用固定長度過渡段，針對深度較大的軸承安裝位采用可調長度過渡段，滿足不同安裝深度的適配需求。過渡連接模塊一端連接數顯主機的標準方頭，另一端通過內六角定位孔與定制夾具頭連接，采用鎖緊銷固定，保證扭矩傳遞過程中不會發生打滑或松脫，扭矩傳遞損失控制在2%以內，不影響整體扭力精度。

3. 定制夾具頭模塊

夾具頭是適配滾珠軸承鎖緊作業的核心部件，根據滾珠軸承鎖緊螺母的常見結構形式，分為勾頭式夾具、套筒式夾具、三爪卡緊式夾具三種類型，可根據用戶實際作業需求選擇定制：

夾具類型適用場景結構特點

勾頭式夾具圓螺母止動槽鎖緊的滾珠軸承勾頭寬度適配止動槽尺寸，勾頭頭部做淬火處理，硬度達到HRC45-50，強度高不易變形

套筒式夾具六角鎖緊螺母固定的滾珠軸承套筒內壁做滾花防滑處理，尾部開設避空孔，避讓伸出的轉軸軸端，不干涉鎖緊作業

三爪卡緊式夾具大規格鎖緊螺母或特殊非標螺母三爪可微調張角，適配不同外徑的鎖緊工件，卡緊力均勻，不會損傷螺母表面

針對不同內徑的滾珠軸承，夾具頭的工作尺寸可以根據用戶提供的軸承型號、鎖緊螺母規格定制，保證配合間隙控制在0.1~0.2mm之間，既保證配合精度，又方便安裝對位。夾具頭整體采用40Cr合金鋼加工，整體調質處理后表面發黑防銹，保證結構強度與使用壽命，能夠承受最大額定扭力的1.5倍過載不發生塑性變形。

三、鎖緊滾珠軸承用數顯扭力扳手核心設計要點說明

1. 避空結構設計

滾珠軸承安裝后，鎖緊螺母一般位于轉軸端部，多數情況下轉軸會從鎖緊螺母中心伸出，因此定制夾具必須設計中心避空結構，避空孔的直徑根據轉軸伸出端的直徑確定，一般比轉軸直徑大1~2mm，既保證避讓轉軸，又不會降低夾具的結構強度。對于勾頭式夾具，勾頭的根部也做了圓角避空處理，避免干涉軸承內圈的端面，保證勾頭能夠準確卡入止動槽內，不會接觸軸承端面造成軸承損傷。

2. 扭矩傳遞精度控制

為保證數顯扭力扳手顯示的扭力值與實際作用在鎖緊螺母上的扭力值偏差在允許范圍內，定制夾具與過渡連接模塊的連接配合公差控制在IT7級，配合面做精加工處理，減少配合間隙帶來的扭力損失。所有連接部位的定位銷采用淬硬鋼加工，與銷孔的配合精度達到H7/p6，保證扭矩傳遞過程中無相對轉動，避免扭力損失。經過測試，整套工具的實際扭力輸出誤差不超過±2%，滿足精密裝配的精度要求。

3. 空間適配設計

針對軸承安裝空間狹小、周邊有其他零部件遮擋的場景，定制夾具可以根據實際安裝空間調整夾具頭的外徑與過渡桿的直徑，在滿足強度要求的前提下盡量縮小夾具整體尺寸，避免干涉周邊零件。對于深度較深的軸承安裝位，可采用加長型過渡桿，最長可定制到300mm，滿足深腔位置的軸承鎖緊作業需求。

四、鎖緊滾珠軸承用數顯扭力扳手精度與性能測試標準

定制完成后需要按照以下標準進行性能與精度測試，合格后方可交付使用：

扭力精度測試：在扭力試驗機上分別測試額定扭力范圍的20%、60%、100%三個測試點，每個測試點重復測試3次，記錄顯示扭力與實際輸出扭力的偏差，偏差最大值不超過±2%即為合格。

過載強度測試：施加1.5倍最大額定扭力，保持30秒后卸載，檢查夾具各部位是否出現塑性變形、裂紋、松脫等缺陷，無上述缺陷即為合格。

配合精度測試：將夾具安裝到對應規格的鎖緊螺母上，檢查配合間隙是否符合設計要求，對位是否順暢，無卡滯、無法卡入或間隙過大等問題即為合格。

避空適配測試：在模擬軸承安裝工位上進行實際操作測試，檢查夾具是否避讓轉軸與周邊零部件，操作過程無干涉，能夠順利完成鎖緊作業即為合格。

五、鎖緊滾珠軸承用數顯扭力扳手定制交付說明

用戶定制該夾具扳手時，需要提供以下參數，以便保證定制適配性：1. 待鎖緊滾珠軸承的型號、規格以及裝配位置圖紙；2. 鎖緊螺母的類型（圓帶槽/六角/非標）、具體尺寸參數；3. 安裝工位的空間尺寸，包括安裝深度、周邊遮擋情況；4. 需要的扭力范圍與精度要求。根據用戶提供的參數，一般7~15個工作日完成設計加工與測試，交付內容包括數顯扭力主機、對應規格定制夾具、產品合格證書與使用說明書，如需多規格夾具頭可一并定制更換。
